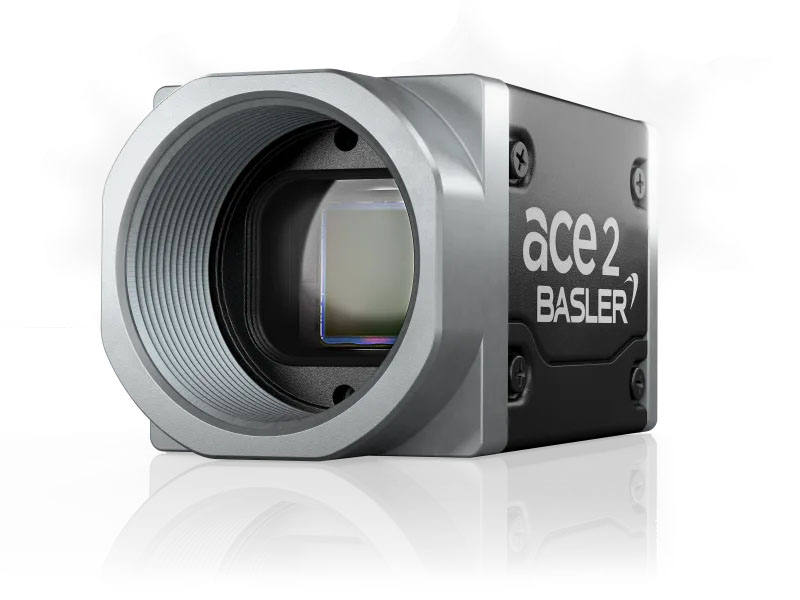

Basler ace 2 X UV
Découvrez l'invisible avec la caméra UV ACE 2 X
La caméra UV ACE 2 X ouvre de toutes nouvelles possibilités pour les processus d'inspection et de tri industriels en fonctionnant dans la gamme spectrale invisible des UV. Elle permet de visualiser des détails qui restent cachés à l'œil nu et est idéale pour les applications exigeantes telles que l'inspection de surface des wafers, le tri des plastiques ou le contrôle de sécurité des billets de banque. Grâce à son design compact, sa haute résolution et ses interfaces polyvalentes, elle constitue une solution puissante et rentable pour les environnements de production modernes.
- Spectre UV : capture des détails invisibles à des longueurs d'onde de 0,2 µm à 0,4 µm.
- Haute sensibilité : équipé d'un capteur UV Sony IMX487 Pregius S pour des images d'une grande netteté.
- Forme compacte : boîtier de seulement 29 mm x 29 mm, idéal pour une intégration peu encombrante.
- Accessoires UV : compatibles avec une large gamme de composants UV.
- Interfaces standard : Interfaces GigE, USB 3.0 et 5GigE pour un transfert rapide des données.
- Fonction SLP : connexion directe aux sources lumineuses via le contrôleur SLP Basler .
- Excellent rapport qualité-prix : une qualité exceptionnelle à un coût réduit.
- Longue durée de vie : technologie fiable garantie trois ans.
Applications typiques des caméras UV
La caméra UV ACE 2 X est optimisée pour les applications industrielles exigeantes dans le domaine de l'ultraviolet. Grâce à sa capacité à capturer des matériaux et des surfaces dans la gamme spectrale UV, elle constitue le choix idéal pour diverses applications où les caméras traditionnelles atteignent leurs limites.
Détection de structures et de caractéristiques fines sur la surface des wafers grâce à des résolutions élevées dans la gamme des UV à ondes courtes.
Identification et tri de matériaux tels que le verre, le PVC, le PET, le PMMA et le PC sur la base de leur perméabilité aux UV, notamment dans les processus de recyclage.
Vérification des signes de sécurité sur les billets de banque et les documents d'identité et inspection d'encres spéciales sous lumière UV.
Automatisation des contrôles de production et de qualité des blocs de silicium et des cellules photovoltaïques afin de détecter rapidement les dommages de surface tels que les rayures et les fissures.
Comparaison des caractéristiques des caméras UV Basler Ace X
| Propriété | a2A2840-14gmUV | a2A2840-48umUV | a2A2840-67g5mUV |
|---|---|---|---|
| Résolution (H x V pixels) | 2856 x 2848 (pleine résolution) 2840 x 2840 (résolution standard) | 2856 x 2848 (pleine résolution) 2840 x 2840 (résolution standard) | 2856 x 2848 (pleine résolution) 2840 x 2840 (résolution standard) |
| Résolution | 8 MP | 8 MP | 8 MP |
| Type de capteur | Sony IMX487-AAMJ-C Balayage progressif CMOS Obturateur global | Sony IMX487-AAMJ-C Balayage progressif CMOS Obturateur global | Sony IMX487-AAMJ-C Balayage progressif CMOS Obturateur global |
| Format du capteur | 2/3″ | 2/3″ | 2/3″ |
| Diagonale effective du capteur | 11,1 mm | 11,1 mm | 11,1 mm |
| Taille des pixels (H x V) | 2,74 x 2,74 µm | 2,74 x 2,74 µm | 2,74 x 2,74 µm |
| Taux de rafraîchissement (avec les paramètres par défaut) | 12,7 ips 14,5 ips (avec le mode de réserve de bande passante réglé sur la puissance et la taille de paquet sur 4000) | 44,6 ips 48,3 ips (mode de limite de débit de liaison de périphérique désactivé) | 66,5 ips 70,6 ips (avec le mode de réserve de bande passante réglé sur la puissance et la taille de paquet sur 8192) |
| Famille de produits | ace 2 X | ace 2 X | ace 2 X |
| Mono / couleur | Mono | Mono | Mono |
| Interface de données d'image | Fast Ethernet (100 Mbit/s) Gigabit Ethernet (1000 Mbit/s) | USB 3.0, nominal max. 5 Gbit/s (SuperSpeed) | Fast Ethernet (100 Mbit/s) Gigabit Ethernet (1000 Mbit/s) 2,5 Gigabit Ethernet (2500 Mbit/s) 5 Gigabit Ethernet (5000 Mbit/s) |
| Synchronisation | Par déclencheur matériel Par déclencheur logiciel En roue libre | Par déclencheur matériel Par déclencheur logiciel En roue libre | Par déclencheur matériel Par déclencheur logiciel En roue libre |
| Contrôle du temps d'exposition | Par déclencheur matériel Programmable via l'API de la caméra | Par déclencheur matériel Programmable via l'API de la caméra | Par déclencheur matériel Programmable via l'API de la caméra |
| Matériel de caméra | ≈4,6 W (typique) avec alimentation par Ethernet ≈3,4 W (typique) @ 12-24 VDC avec alimentation par le port E/S | ≈3,3 W (typique) @ 5 VDC lorsqu'il est alimenté par le port USB 3.0 de la caméra ≈3,4 W (typique) @ 12-24 VDC lorsqu'il est alimenté par le port E/S de la caméra | ≈5,3 W (typique) @ 12-24 VDC (alimenté uniquement par le connecteur E/S) |
| Lignes d'E/S | 1 ligne d'entrée optocouplée 2 lignes d'E/S générales (GPIO) | 1 ligne d'entrée optocouplée 2 lignes d'E/S générales (GPIO) | 1 ligne d'entrée optocouplée 2 lignes d'E/S générales (GPIO) |
| Support d'objectif | Monture C | Monture C | Monture C |
| Dimensions (L x l x H) | 48,9 x 29 x 29 mm (sans support d'objectif ni connecteurs) 62,2 x 29 x 29 mm (avec support d'objectif et connecteurs) | 36,3 x 29 x 29 mm (sans support d'objectif ni connecteurs) 48,1 x 29 x 29 mm (avec support d'objectif et connecteurs) | 48,9 x 29 x 29 mm (sans support d'objectif ni connecteurs) 62,2 x 29 x 29 mm (avec support d'objectif et connecteurs) |
| Poids | <105 g | <90 g | <105 g |
| Conformité | CE (y compris RoHS), EAC, UL (en préparation), FCC, KC, GenICam, GigE Vision, IP30, IEEE 802.3af (PoE) | CE (y compris RoHS), EAC, UL (en préparation), FCC, KC, GenICam, USB3 Vision, IP30 | CE (y compris RoHS), EAC, UL (en préparation), FCC, KC, GenICam, GigE Vision, NBASE-T, IP30 |
| Logiciel | Basler pylon Software Suite (version 6.0 ou supérieure) Disponible pour Windows, Linux x86, Linux ARM, macOS et Android | Basler pylon Software Suite (version 6.0 ou supérieure) Disponible pour Windows, Linux x86, Linux ARM, macOS et Android | Basler pylon Software Suite (version 7.1 ou supérieure) Disponible pour Windows, Linux x86 et Linux ARM |
