SmartRay ECCO 95G
Numérisation 3D pour le verre et les surfaces réfléchissantes

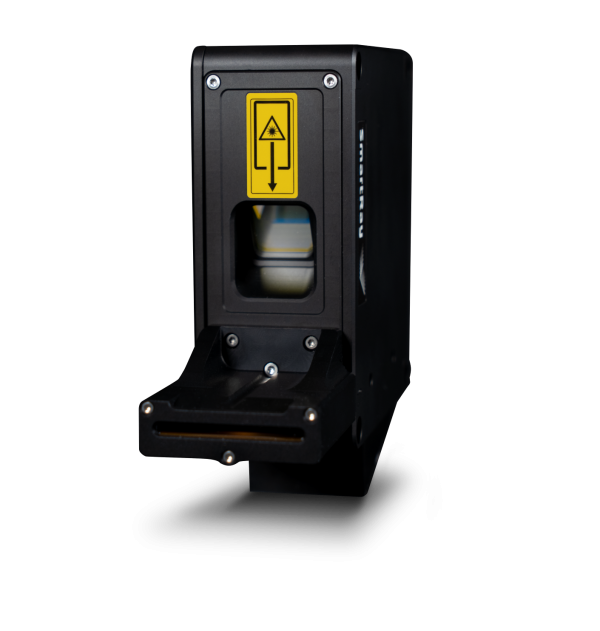

Découvrez le Smartray ECCO 95G, une solution puissante pour la numérisation précise de verre plat et de surfaces réfléchissantes. La série ECCO 95G comprend deux modèles - ECCO 95.015G et ECCO 95.025G - spécialement conçus pour les applications industrielles qui exigent une précision et une vitesse maximales.
L'ECCO 95G combine une technologie de détection de pointe avec des lentilles et une optique optimisées pour capturer des données 3D de haute qualité à partir de matériaux exigeants tels que le verre plat et les surfaces très réfléchissantes. Ces appareils se distinguent par leur taux de numérisation impressionnant et leur précision ponctuelle, ce qui en fait une ressource indispensable dans divers domaines d'application industriels.
La conception robuste et compacte de la série ECCO 95G, logée dans un boîtier IP65, protège les appareils de la poussière et de l'eau, tandis que l'interface Gigabit Ethernet et les options de déclenchement polyvalentes permettent une intégration facile dans les systèmes existants.
Une nouvelle dimension de précision et d'efficacité dans la numérisation 3D du verre et des surfaces réfléchissantes
Points forts de SmartRay ECCO 95G
Une précision maximale grâce à une optique optimisée
Le Smartray ECCO 95G utilise une technologie de capteur de pointe combinée à une optique optimisée pour capturer des données 3D précises de matériaux exigeants tels que le verre plat et les surfaces très réfléchissantes. Avec une résolution latérale typique de 6,0-6,8 μm et une résolution verticale de 0,42-0,54 μm, l'ECCO 95G fournit des résultats précis et fiables.
Un taux de numérisation impressionnant pour des résultats rapides
L'ECCO 95G offre un taux de numérisation impressionnant, atteignant un taux de points 3D typique de 0,7 à 15 millions de points par seconde à plein FOV (champ de vision). Avec un taux de numérisation typique allant jusqu'à 10 kHz, l'ECCO 95G est capable de fournir des résultats rapides, ce qui permet d'économiser du temps et des ressources.
Conception robuste pour une utilisation dans des environnements industriels
Le Smartray ECCO 95G a été spécialement conçu pour être utilisé dans des environnements industriels exigeants. La conception robuste et compacte de la série ECCO 95G, logée dans un boîtier IP65, protège les appareils de la poussière et de l'eau. L'interface Gigabit Ethernet et les options de déclenchement polyvalentes permettent une intégration facile dans les systèmes existants afin de garantir des flux de travail efficaces.
Spécifications du SmartRay ECCO 95+
| Modèle | ECCO 95.015G | ECCO 95.025G |
| Champ de vision (proche, moyen, lointain) | 11 12 11 mm | 25 28.5 25 mm |
| Plage de mesure typique | 5.6 mm | 15 mm |
| Résolution latérale typique | 6.0 6.8 um | 13,0 14.5 um |
| Résolution verticale typique | 0,42 0,54 um | 1,4 1,9 um |
| Linéarité Z | 0,015% | 0.024% |
| Répétabilité Z | 0,15 um | 0,4 um |
| Espaces de dégagement | 23,5 mm | 64 mm |
| Distance de montage | 65 mm | 89 mm |
| Longueur d'onde du laser | 450 nm (laser bleu rayonnant) | 450 nm (laser bleu rayonnant) |
| Classe de laser (standard | en option) | 3R 2 | 3R 2 |
| Score maximal/profil 3D | 1920 | 1920 |
| Montage | Support de miroir Angle d'inclinaison de 21 | Support de miroir Angle d'inclinaison de 14,5 |
| Poids | 775 g | 825 g |
| Numéros de pièces | 3.001.191 (classe 2) 3.004.191 (classe 3R) | 3.001.193 (classe 2) 3.004.193 (classe 3R) |
| Taux d'échantillonnage typique 1 | Environ de 1 kHz à 10 kHz (avec FOV complet) | Environ de 1 kHz à 10 kHz (avec FOV complet) |
| Taux de points 3D typique | Environ 0,7 à 15 millions de points/sec. | Environ 0,7 à 15 millions de points/sec. |
| Interface | Ethernet Gigabit (1 Gbit/sec.) | Ethernet Gigabit (1 Gbit/sec.) |
| Inputs | 2x entrées (5 24 VDC) Encodeur en quadrature (canal AB, RS 422 standard) | 2x entrées (5 24 VDC) Encodeur en quadrature (canal AB, RS 422 standard) |
| Sorties | 2 X sorties, 24 VDC (max. 20 mA) | 2 X sorties, 24 VDC (max. 20 mA) |
| Déclencheur | Les déclencheurs suivants sont pris en charge : START Trigger support on Input 1 2 DATA Trigger support on Quadrature Encoder Input DATA Trigger support on Input 2 (Max. DATA trigger rate : 100 MHz) | Les déclencheurs suivants sont pris en charge : START Trigger support on Input 1 2 DATA Trigger support on Quadrature Encoder Input DATA Trigger support on Input 2 (Max. DATA trigger rate : 100 MHz) |
| Tension d'entrée | Puissance | 24 VDC, + 15% 7,5 W | 24 VDC, + 15% 7,5 W |
| Lumière ambiante maximale | 10,000 Ix | 10,000 Ix |
| Essai CEM | conformément à EN 61000 6 2, EN 61 000 6 4. EN 61326 1:2013 07 | conformément à EN 61000 6 2, EN 61 000 6 4. EN 61326 1:2013 07 |
| Sécurité électrique | selon EN 1010 1 3 | selon EN 1010 1 3 |
| Classe de protection | III, conformément à la norme EN 61 040 3 | III, conformément à la norme EN 61 040 3 |
| Entrées pour la sécurité du laser | 24 VDC | OV | 24 VDC | OV |
| Évaluation du boîtier | IP65 | IP65 |
| Humidité de l'air | 90% maximum sans condensation | 90% maximum sans condensation |
| Température Fonctionnement I Stockage | 0 40°C 20 | 0 40°C 20 |
| Accessoires compatibles | Câble du codeur Power I/O : 6.320.0XX Câble Ethernet : 6.303.0XX | Câble du codeur Power I/O : 6.320.0XX Câble Ethernet : 6.303.0XX |
