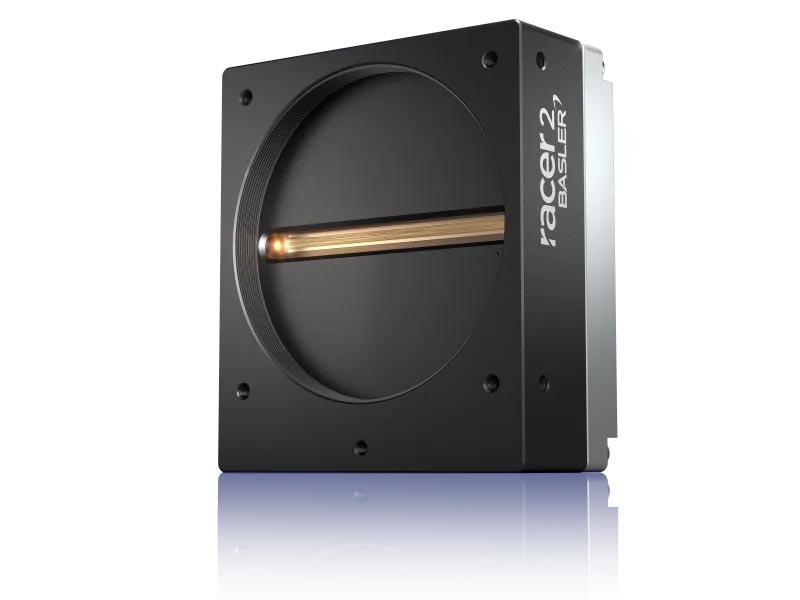

Basler racer 2 L
Caméras linéaires rapides pour les applications hautes performances
Les caméras linéaires Basler racer 2 L offrent des performances exceptionnelles pour les tâches d'inspection industrielle et de contrôle qualité les plus exigeantes. Avec des résolutions élevées, des taux de lignes rapides et une technologie d'interface CXP-12 de pointe, elles sont idéales pour des applications telles que la production de batteries et d'autres applications de balayage en ligne haut de gamme.
- Résolutions disponibles: 8k et 16k
- Taux de lignes: jusqu'à 200 kHz pour une capture d'images extrêmement rapide
- Derniers capteurs CMOS: Équipé des capteurs avancés de Gpixel pour une qualité d'image exceptionnelle
- Interface CXP-12: des bandes passantes allant jusqu'à 25 Gbps permettent un transfert de données rapide et efficace
- Champs d'application: Parfaitement adapté aux applications nécessitant des performances élevées, comme l'assurance qualité dans la production de batteries

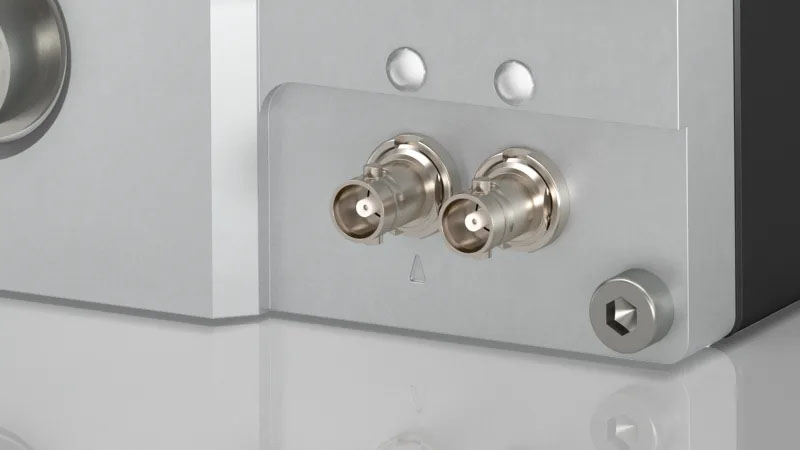

Avantages de l'interface CoaXPress 2.0
- Bande passante: jusqu'à 25 Gbps (2 x CXP-12) pour exploiter pleinement la puissance du capteur
- Efficacité: charge CPU réduite grâce au prétraitement des images sur les cartes d'acquisition CXP-12
- Flexibilité de configuration: câbles longs jusqu'à 40 m avec connecteurs micro-BNC (HD-BNC)
- Câblage réduit: Power over CXP (PoCXP) permet de fonctionner avec moins de câbles

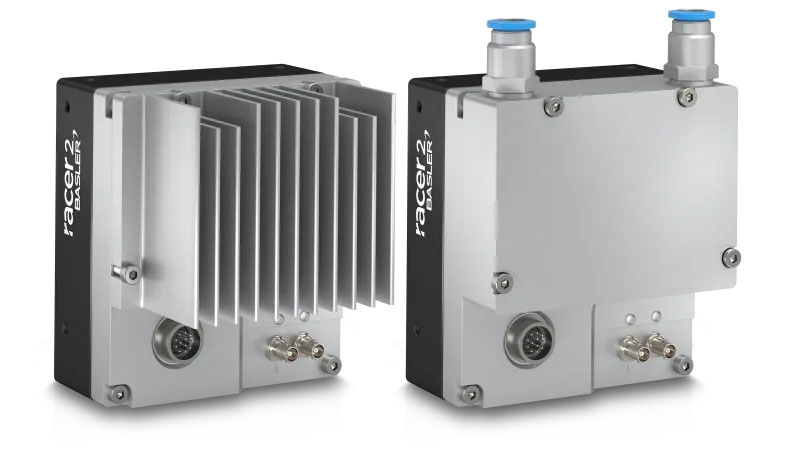

Solutions de refroidissement pour le Basler racer 2 L
- Ailettes de refroidissement passives: Pour les applications à basse température ambiante
- Refroidisseur d'air comprimé actif: Idéal pour maintenir une température constante dans les applications exigeantes comme l'inspection des batteries

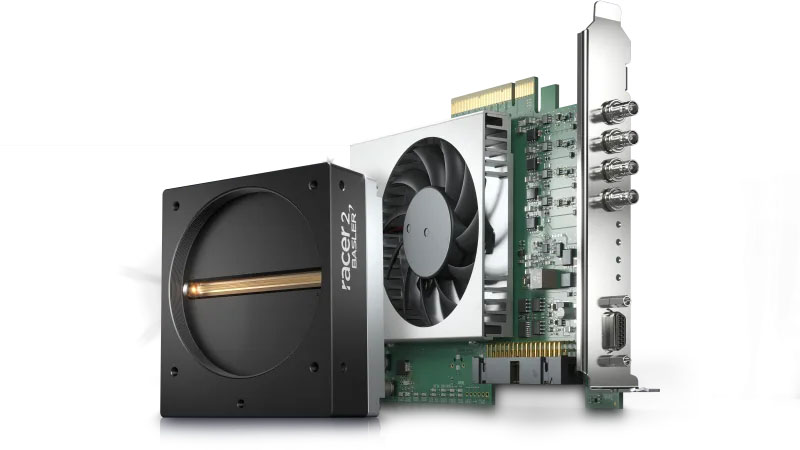

Système de vision complet
- Prétraitement: programmation FPGA avec VisualApplets pour une mise en œuvre rapide et rentable
- pylon vTools: Outils complets d'analyse et d'optimisation des données d'image
- Accessoires: éclairage, objectifs, câbles et autres composants compatibles et testés pour un système de traitement d'images CXP-12 Linescan complet.
Applications typiques des caméras linéaires Racer 2
La caméra linéaire Basler racer 2 L est polyvalente et offre des performances exceptionnelles dans divers processus d'inspection industrielle. Voici quelques domaines d'application typiques dans lesquels la caméra donne toute sa mesure:
La caméra linéaire Basler racer 2 L permet une inspection précise des films de batterie afin de détecter les plus petits défauts tels que les rayures et les fissures. Cela assure un contrôle qualité efficace lors de la fabrication des batteries lithium-ion.
Pour les processus d'inspection industrielle, le Basler racer 2 L est idéal pour détecter de manière fiable même les plus petits défauts et corriger immédiatement les erreurs de production. Cela permet d'augmenter l'efficacité et de réduire le gaspillage dans la production.
La caméra peut être utilisée pour contrôler des supports imprimés tels que des étiquettes ou des emballages. Grâce à sa haute résolution et à son traitement d'image rapide, les défauts d'impression tels que le flou ou les variations de couleur sont immédiatement détectés et peuvent être corrigés avant que des lots de production importants ne soient affectés.
Comparaison des fonctionnalités de Basler racer 2 L
| Modèle de caméra | r2L8192-200cm | r2L16384-120cm |
| Catégorie de caméra | Caméra linéaire | Caméra linéaire |
| Fabricant de capteurs | Gpixel | Gpixel |
| Capteur | GL7008 | GL3516 |
| Technologie de l'obturateur | Obturateur global | Obturateur global |
| Types de capteurs | CMOS | CMOS |
| Résolution (HxV) | 8192 px × 1 px | 16384 px × 1 px |
| Résolution | 8k | 16k |
| Taille des pixels (H x V) | 7 μm × 7 μm | 3,5 μm × 3,5 μm |
| Taux de lignes | 200 kHz | 120 kHz |
| Mono/couleur | Mono | Mono |
| Spectre | Visible | Visible |
| Interface | CoaXPress (CXP-12) | CoaXPress (CXP-12) |
| Pixel Profondeur de bit | 12 bits | 10 bits |
| Synchronisation | free-run, déclencheur matériel, déclencheur logiciel | free-run, déclencheur matériel, déclencheur logiciel |
| Entrée numérique | 3 | 3 |
| Sortie numérique | 3 | 3 |
| Type de logement | Boîte | Boîte |
| Taille du boîtier (L x l x H) | 36 mm x 80 mm x 90 mm | 36 mm x 80 mm x 90 mm |
| Poids | 420 g | 420 g |
| Connexion de l'objectif | M72 x 0,75 | M72 x 0,75 |
| Température de fonctionnement | 0 °C - 50 °C | 0 °C - 50 °C |
